半導體封裝作為集成電路制造的關鍵環節，其作用、工藝和演變趨勢對芯片性能和產業發展至關重要。以下是基于多源信息的綜合分析：

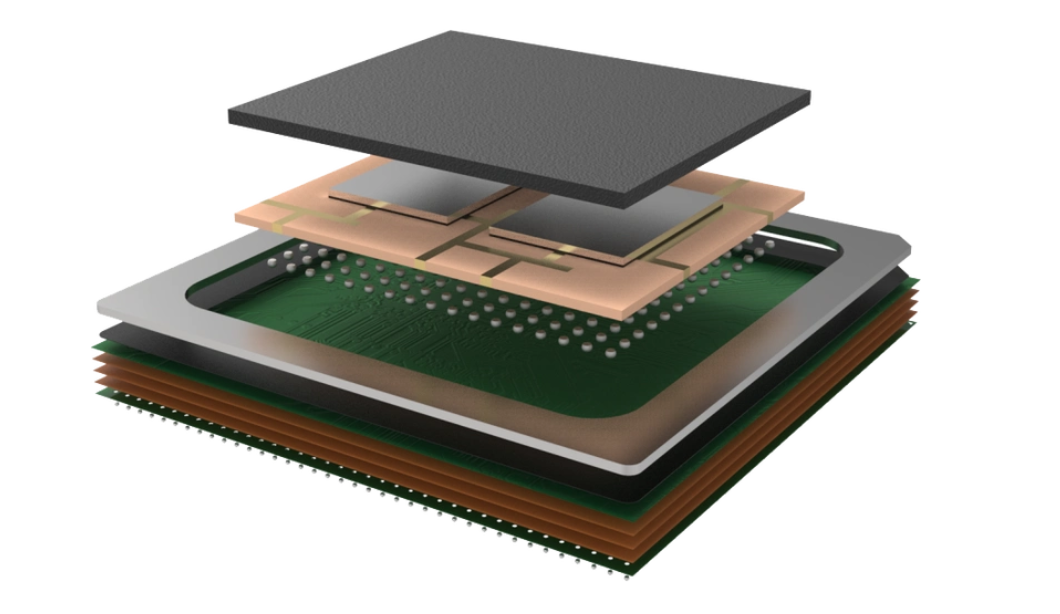

一、半導體封裝的核心作用

1. 物理與化學保護
   通過環氧樹脂模塑料（EMC）等材料包裹芯片，防止機械沖擊、濕氣、灰塵和化學腐蝕對硅基芯片的破壞。硅材料的脆性使其需要封裝提供結構支撐。

2. 電氣與機械連接
   利用引腳（TSOP）、焊球（FBGA）或倒裝焊凸點實現芯片與PCB的電氣信號傳輸，并通過基板固定確保機械穩定性。

3. 熱管理
   封裝材料和結構設計（如導熱片、金屬基板）可快速傳導芯片產生的熱量，避免晶體管因過熱失效。隨著芯片功耗提升，散熱能力成為封裝技術的關鍵指標。

4. 系統集成優化
   通過多芯片封裝（MCP）、系統級封裝（SiP）實現功能模塊的高密度集成，滿足移動設備小型化需求。

二、封裝工藝的四個等級

1. 0級封裝（晶圓切割）
   將晶圓切割成獨立芯片（Die），涉及劃片工藝和表面清潔。

2. 1級封裝（芯片級封裝）
   包括裝片（Die Attach）、鍵合（Wire Bonding/倒裝焊）、塑封（Molding）等核心步驟，形成TSOP、BGA等標準封裝體。

3. 2級封裝（模塊集成）
   將封裝后的芯片安裝在PCB或陶瓷基板上，構建功能模塊。

4. 3級封裝（系統集成）
   將多個模塊集成到主板，完成整機系統組裝。

行業實踐中，半導體封裝通常指0級和1級工藝，而2-3級屬于系統集成范疇。

三、封裝技術的六大演變趨勢

1. 三維集成技術
   采用TSV（硅通孔）和Fan-Out工藝實現芯片垂直堆疊，突破摩爾定律限制，典型案例包括HBM存儲器和Chiplet設計。

2. 高速信號傳輸
   5G和AI芯片推動倒裝焊（Flip Chip）、玻璃基板等技術的應用，使信號傳輸速率突破20Gbps。

3. 熱管理革新
   開發高熱導率材料（如石墨烯復合材料）和液冷封裝結構，應對3D封裝帶來的熱密度提升。

4. 微型化與異構集成
   WLCSP（晶圓級封裝）和SiP技術將封裝尺寸縮小至芯片級別，應用于可穿戴設備和物聯網傳感器。

5. 極端環境可靠性
   針對航空航天、汽車電子等場景，開發耐高溫（>200℃）、抗輻射的陶瓷封裝和金屬封裝技術。

6. 成本與工藝平衡
   通過Panel-Level封裝提升生產效率，采用銅柱凸點替代金線鍵合降低材料成本。

四、工藝與產業的協同演進

封裝技術的變革與半導體制造節點緊密關聯。如圖5所示，晶圓特征尺寸的縮小（綠色曲線）要求封裝工藝同步提升布線密度，以彌合PCB（紅色曲線）與晶圓的技術差距。這種協同演進推動著從傳統引線鍵合向先進異構集成的跨越式發展。

如需了解特定封裝工藝（如Flip Chip鍵合細節）或產業數據（如不同封裝類型的市場份額），可進一步查閱引用的原始文獻。

芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
