下一代半導體封裝生產工藝主要包括以下5種技術，其核心特點及發展趨勢如下：

1. 三維集成封裝（3D ICs）

• 技術特點：通過垂直堆疊多層芯片或晶圓，利用硅通孔（TSV）實現立體互連，顯著提升集成密度和信號傳輸效率。例如，HBM存儲器采用3D堆疊技術實現超高速數據傳輸。

• 優勢：縮短互連距離（降低40%延遲）、減少功耗（優化30%以上）、支持異構集成（如邏輯芯片+存儲器組合）。

• 挑戰：熱管理難度高，需開發高效散熱結構；TSV加工精度要求納米級，成本較高。

•

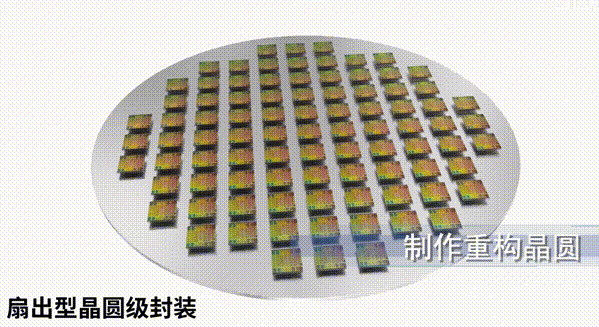

2. 扇出型晶圓級封裝（Fan-Out WLP）

• 技術特點：在晶圓級直接完成封裝，通過重新分布層（RDL）將I/O端口擴展至芯片外部區域，無需傳統基板。

• 優勢：封裝尺寸接近芯片實際大?。ü?jié)省50%以上空間），支持多芯片異構集成，成本比傳統封裝低30%。

• 應用場景：5G射頻模塊、移動處理器（如蘋果A系列芯片）。

3. 系統級封裝（SiP）

• 技術特點：將處理器、存儲器、傳感器等多顆芯片集成于單一封裝內，實現完整系統功能。

• 優勢：縮短系統開發周期（減少50%設計時間），支持柔性配置（如物聯網設備的定制化需求）。

• 典型案例：蘋果Watch的S系列芯片集成生物傳感器和通信模塊。

4. 嵌入式封裝

• 技術特點：將芯片嵌入印刷電路板（PCB）內部，通過埋入式布線實現高密度互連。

• 優勢：提升散熱效率（導熱性能提高20%），增強機械穩定性（抗振動能力優于傳統封裝）。

• 應用領域：汽車電子（如ECU控制模塊）、工業設備。

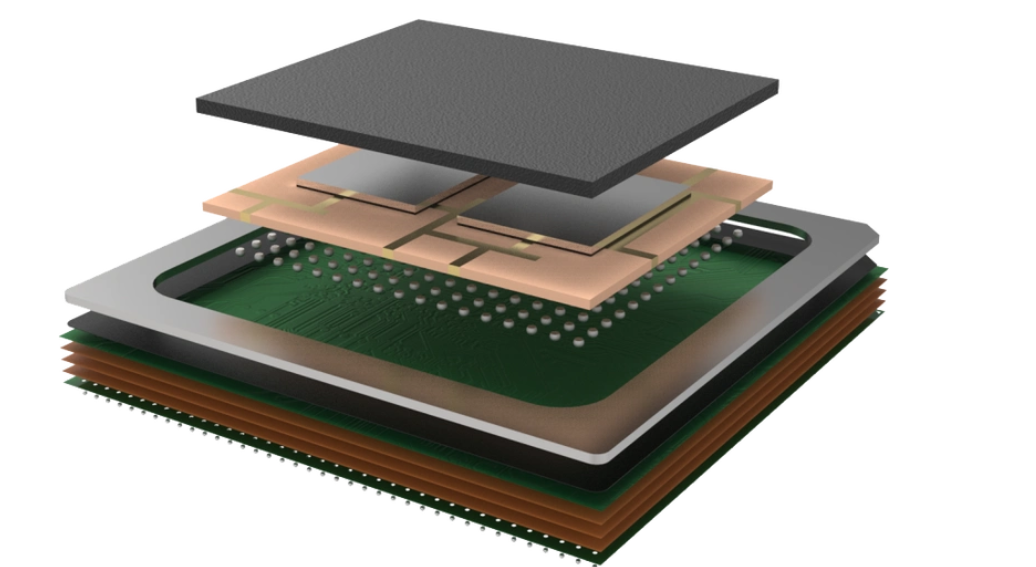

5. 2.5D/3D硅中介層技術

• 技術特點：采用硅中介層（Interposer）實現芯片間高速互連，支持2.5D平面集成或3D垂直堆疊。

• 優勢：帶寬提升至TB/s級別（如HBM3存儲器），兼容不同工藝節點芯片的混合集成。

• 挑戰：中介層制造成本高，需解決熱應力導致的界面可靠性問題。

技術發展趨勢對比

未來發展方向?qū)⒕劢褂诙喙δ芗桑ㄈ绻怆姽卜庋b）、綠色制造（減少重金屬使用）和智能化工藝（AI驅動的缺陷檢測）。需進一步了解具體工藝細節，可查閱引用文獻中的技術解析。
