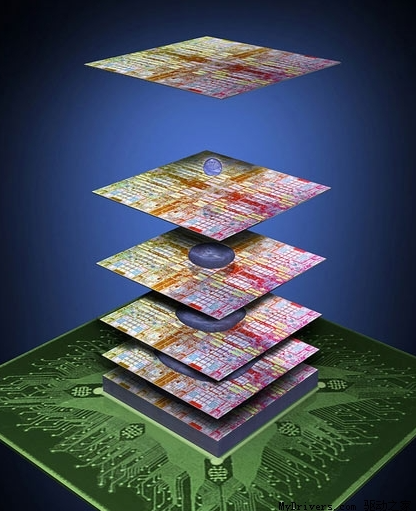

一、2.5D/3D封裝技術發展趨勢分析

1. 高密度集成與異構計算驅動

• 2.5D/3D封裝通過中介層（硅、玻璃或有機材料）和垂直互連（TSV/TGV）實現多芯片異構集成，解決了傳統SoC在性能、功耗和面積上的瓶頸。隨著AI、HPC、自動駕駛等領域?qū)λ懔π枨蠹ぴ觯?.5D/3D技術成為突破“存儲墻”和“面積墻”的核心方案。

•


• 應用場景：HBM存儲堆疊、GPU與CPU的異構集成、Chiplet芯?；ヂ?lián)等，例如英偉達H100 GPU采用臺積電CoWoS封裝，三星I-Cube實現邏輯芯片與HBM的高帶寬互聯。

2. 技術路徑向混合鍵合與材料創新演進

• 混合鍵合（Hybrid Bonding）：取代傳統微凸點，實現更小間距（<10μm）的垂直互連，提升帶寬和能效。臺積電SoIC技術已實現3D堆疊的量產，英特爾Foveros Direct采用類似方案。

• 中介層材料多元化：硅中介層（CoWoS）主導高性能場景，玻璃基板（如英特爾測試方案）因熱膨脹系數可調和低成本潛力成為新方向，有機中介層（低成本但特征尺寸受限）則適用于中端市場。

3. 與Chiplet技術的深度融合

• 2.5D/3D封裝是Chiplet落地的關鍵載體，支持不同工藝節點的芯粒異構集成。例如，AMD的EPYC處理器通過3D封裝整合計算芯粒與緩存。

• 標準化進程：UCIe聯盟推動芯粒互聯接口統一，加速生態構建。

4. 散熱與可靠性挑戰推動工藝升級

• 高密度堆疊導致熱密度激增，需新型散熱材料（如碳化硅散熱片）和液冷方案。同時，TSV填充、應力控制等工藝要求提升，推動設備與材料創新（如飛凱材料的臨時鍵合膠和ULA錫球）。

5. 產業鏈協同與產能擴張

• 臺積電將CoWoS產能外包給封測廠（如日月光），緩解AI芯片供需缺口；國內通過政策扶持（如“人工智能+”行動）推動材料、設備和封測協同突破。

•


二、國內外技術對比

國外技術現狀

1. 技術領先者：

• 臺積電：CoWoS（2.5D）和SoIC（3D）技術壟斷高端市場，2024年CoWoS營收預計70億美元，支撐英偉達A100/H100等AI芯片。

• 英特爾：EMIB（2.5D橋接）和Foveros 3D堆疊技術，2023年推出玻璃基板封裝測試方案。

• 三星：I-Cube（2.5D）和X-Cube（3D），HBM與邏輯芯片集成能力突出。

2. 優勢領域：

• 高密度互連（臺積電CoWoS-S支持4x光罩面積）、混合鍵合量產能力、成熟生態（UCIe聯盟）。

國內技術進展

1. 封測企業突破：

• 長電科技：XDFOI 2.5D封裝技術，已用于4nm Chiplet芯片。

• 通富微電：7nm/5nm Chiplet方案量產，AMD最大封測供應商。

• 甬矽電子：Bumping+FC+FT一站式平臺，2.5D微凸塊專利獲批。

2. 材料與設備：

• 飛凱材料：臨時鍵合膠、光刻膠、ULA錫球（50μm）填補國產空白，適配2.5D/3D封裝。

• 政策支持：國家大基金三期聚焦先進封裝，推動產業鏈本土化。

差距與挑戰

1. 技術代差：國內3D封裝以中低密度為主，混合鍵合尚未量產；國際已實現10μm以下間距的3D集成（如臺積電SoIC）。

2. 市場份額：全球先進封裝市場CR6超70%（臺積電/英特爾/三星主導），中國先進封裝營收占比僅25%（全球41%）。

3. 生態短板：EDA工具、測試設備依賴進口，玻璃基板等新材料生態未成熟。

總結

2.5D/3D封裝技術正向更高密度、更低成本、更優熱管理方向迭代，國內外差距主要體現在高端工藝和生態整合。國內需加速材料/設備突破（如混合鍵合設備）、加強產業鏈協同（如晶圓廠與封測廠合作），以在AI芯片競爭中縮小差距。

先進芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
