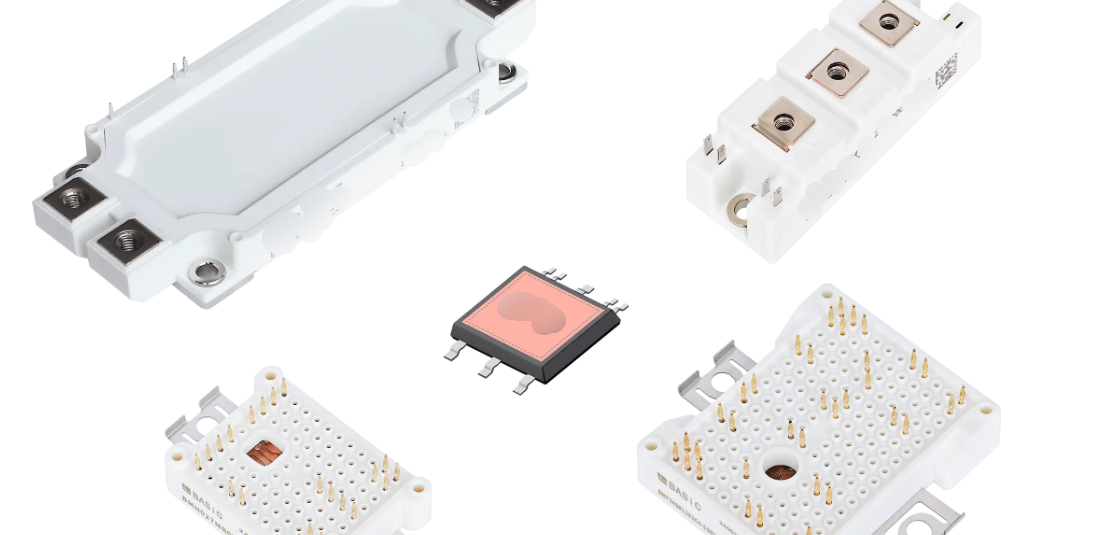

功率模塊封裝工藝技術流程可分為傳統封裝工藝、先進封裝工藝和特殊工藝優化三大類，具體流程及技術特點如下：

一、傳統封裝工藝流程

1. 前道工序

• 晶圓減薄與切割：通過機械或化學方法將硅片減薄至50-150μm，再用劃片機切割成單個芯片。

• 裝片（Die Attach）：將芯片粘接到引線框架或DBC基板上，使用銀膠、導電膠或焊膏，需控制粘結層厚度以降低熱阻。

• 鍵合（Wire Bonding）：用金線或鋁線連接芯片電極與引線框架，傳統工藝采用超聲波焊接，寄生電感較大。

2. 后道工序

• 塑封（Molding）：用環氧樹脂或液態硅膠包封芯片，保護內部結構并增強機械強度。

• 電鍍與切筋：對引線框架進行鍍錫處理（防氧化），再切割塑封體并整形引腳。

• 測試與老化：通過高低溫循環、功率循環測試篩選出高可靠性產品。

二、先進封裝工藝技術

1. 燒結銀互連技術

• 用銀膏填充芯片與基板間縫隙，高溫燒結形成低電阻、高導熱的連接，適用于高功率密度模塊（如SiC器件）。

2. 雙面散熱技術

• 在芯片上下表面設置散熱路徑（如DBC基板+金屬底板），結合燒結銀互連，降低結溫30%以上。

3. 無引線互連（Wireless Interconnection）

• 采用銅導線直接焊接（如DLB結構）或壓焊（如SKiN結構），減少寄生電感，提升高頻性能。

4. 3D/2.5D封裝

• 3D封裝：通過金屬凸塊或緊壓工藝垂直堆疊芯片，厚度<5mm，適用于高集成度模塊。

• 2.5D封裝：使用LTCC轉接板實現多芯片并聯，優化電流分布。

三、特殊工藝優化

1. 液冷散熱

• 在模塊內部集成微流道，通過冷卻液帶走熱量，適用于高功率密度場景（如電動汽車逆變器）。

2. 電磁兼容（EMC）設計

• 采用屏蔽層、優化布局減少電磁輻射，或使用共模電感抑制干擾。

3. 銀燒結焊接

• 替代傳統錫焊，銀燒結工藝熱阻降低50%，耐溫達300℃，提升長期可靠性。

四、應用場景對比

總結

功率模塊封裝需根據應用場景平衡散熱效率、電氣性能和成本。傳統工藝適合中小功率場景，而先進工藝（如燒結銀、雙面散熱）是高功率密度和高溫環境的核心解決方案。未來趨勢將向高集成度（如SiP）、低損耗（銀燒結）和智能化（集成傳感器）方向發展。

功率模塊芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
