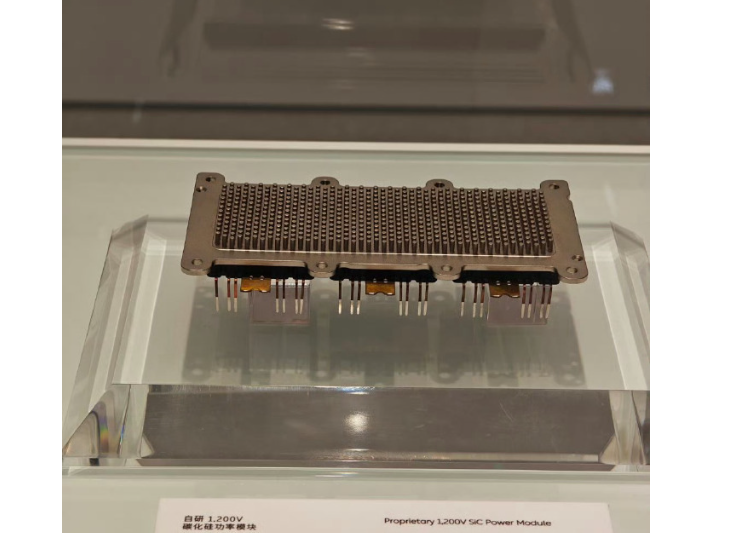

碳化硅(SiC)模塊是一種基于第三代半導體材料的高性能功率器件,通過集成碳化硅芯片、散熱結構、封裝材料等實現電能的高效轉換與控制。相較于傳統硅基器件,其優勢包括:
耐高壓高溫:碳化硅材料擊穿電場強度是硅的10倍,可承受更高電壓(如1200V-3300V)和結溫(175°C以上),適合新能源汽車高壓平臺(如800V快充系統)。
低損耗高效率:導通電阻低、開關速度快(達MHz級),總能量損耗比硅基IGBT降低70%,顯著提升電驅系統效率(95%以上)和續航里程。
小型化高密度:芯片體積僅為硅基器件的1/5-1/10,功率密度提升3-7倍,助力新能源汽車輕量化設計。
主驅逆變器:將電池直流電轉換為電機驅動交流電,直接影響車輛動力性能和能效(如特斯拉Model 3采用SiC模塊提升加速和續航)。
車載充電系統(OBC):支持高功率快充(如800V平臺半小時充至80%),減少充電時間。
DC/DC轉換器:優化電能分配效率,降低系統熱損耗。
基板材料:優先選用高導熱陶瓷基板(如氮化鋁、氧化鋁),其熱導率可達170-270 W/(m·K),降低熱阻并提升散熱能力。
互連工藝:采用銀燒結或瞬態液相擴散焊接,替代傳統錫焊,耐溫能力提升至300°C以上,避免高溫失效。
雙面散熱設計:通過頂部銅框架+底部DBC基板的雙面冷卻結構,熱阻較單面封裝降低38%,適合高功率密度場景(如商用車電驅系統)。
液冷集成:如博格華納的Viper雙面水冷模塊,通過微通道散熱器直接集成封裝,結流熱阻低至0.7 K/W,適配800V高壓系統。
相變散熱:采用石墨烯或金屬相變材料,應對瞬時高熱流密度(如急加速工況)。
功率循環測試:需滿足10萬次以上溫度沖擊(ΔT>100°C),避免焊料層裂紋或鍵合脫落。
機械抗震性:通過激光焊接端子、壓裝封裝等工藝,耐受50g沖擊振動,符合車規級可靠性要求。
寄生參數控制:采用低電感封裝(如塑封2in1模塊),寄生電感<10nH,減少高頻開關損耗和EMI干擾。
驅動兼容性:匹配5kV隔離柵極驅動器(如NCD5700x系列),確保信號傳輸穩定性。
襯底成本占比:碳化硅襯底占模塊總成本約50%,需評估供應商產能(如國產天科合達、天岳先進)以平衡性能和成本。

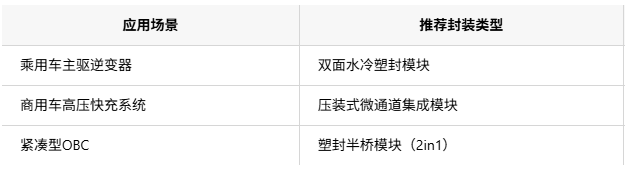

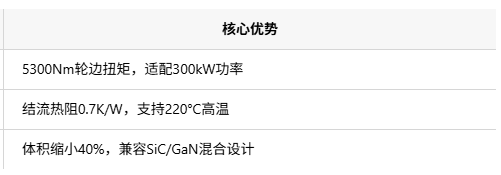

封裝工藝選擇:30kW以下功率模塊可采用低成本塑封工藝,180kW以上推薦框架灌封或壓裝封裝以提升散熱效率。
選擇碳化硅模塊封裝需圍繞散熱效率、可靠性和系統匹配度展開,結合具體應用場景(如電壓平臺、功率需求)選擇適配的封裝材料和工藝。隨著國產襯底技術突破(如天岳先進8英寸襯底量產),未來碳化硅模塊成本有望降低30%以上,進一步加速新能源汽車高壓化進程。
模塊水基清洗劑介紹
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
