CSP（芯片級封裝）、倒裝芯片（Flip Chip）和圓片級封裝（WLP）是三種關鍵的半導體封裝技術，主要區別如下：

1. 定義與核心特征

• CSP（芯片級封裝）
  封裝尺寸不超過芯片面積的1.5倍，或芯片寬/長的1.2倍，強調“接近芯片尺寸”。其結構可能包含引線鍵合或倒裝焊，基板類型包括柔性/剛性材料或晶圓級工藝。
  示例：晶圓級CSP（WL-CSP）在晶圓上完成再布線和焊球制作，切割后直接形成封裝。

• 倒裝芯片（Flip Chip）

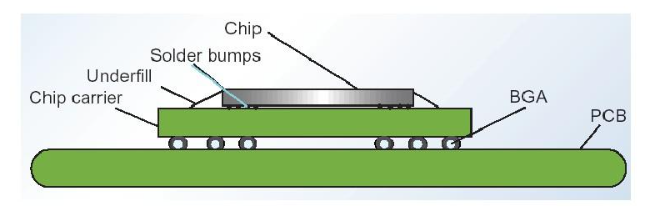

  芯片電氣面朝下，通過凸點（如焊球）直接連接到基板，無需引線鍵合。凸點位置靈活，可分布在芯片邊緣或內部，適用于高頻、高密度場景。

• 圓片級封裝（WLP）
  在晶圓階段完成全部封裝工藝（如再布線、植球、測試），切割后即為獨立器件。封裝尺寸等于芯片面積，效率接近100%。WLP可視為CSP的一種實現形式。

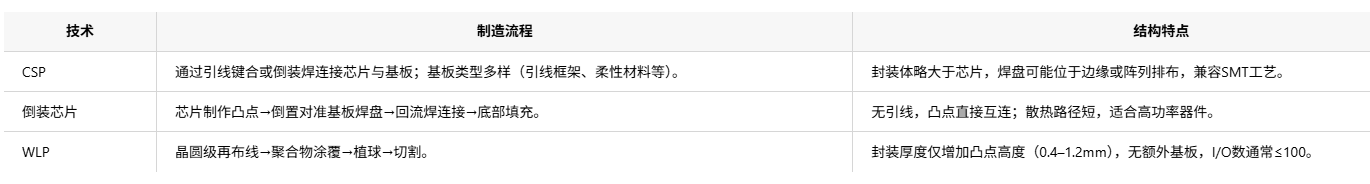

2. 制造流程與結構

3. 應用場景與優勢

• CSP：
  用于移動設備、存儲器等，平衡尺寸與成本。例如，晶圓級CSP（WL-CSP）適用于低引腳數器件（如EEPROM）。

• 倒裝芯片：
  高頻CPU、GPU、射頻模塊等對信號延遲敏感的場景，通過縮短互連路徑提升性能。

• WLP：
  便攜式電子產品（手機、智能穿戴）的微型化需求，尤其適合高密度I/O且無需額外散熱的器件。

4. 局限性對比

• CSP：I/O數受限（通?！?00），部分類型依賴傳統封裝流程，成本較高。

• 倒裝芯片：需精密對準設備，底部填充工藝復雜，熱膨脹系數匹配要求高。

• WLP：可靠性數據積累不足，晶圓級工藝對缺陷敏感，良率挑戰大。

5. 技術關聯與趨勢

• WLP與CSP：WLP是實現CSP的主流技術之一，如WL-CSP直接在晶圓上完成封裝，符合CSP的尺寸定義。

• 倒裝芯片與WLP：倒裝芯片可作為WLP的互連方式（如晶圓級凸點制作），兩者結合用于高密度封裝。

• 發展方向：向更小凸點間距、3D堆疊（如TSV技術）和異構集成演進，提升性能并降低成本。

總結：
CSP強調封裝尺寸接近芯片，WLP是其實現方式之一；倒裝芯片側重互連技術，可應用于CSP或WLP中；WLP則代表晶圓級集成的封裝范式。三者共同推動電子產品小型化與高性能化。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
