一片晶圓有多大？可以切出多少芯片？

芯片的制造過程可以分為前道工藝和后道工藝。前道是指晶圓制造廠的加工過程，在空白的硅片完成電路加工，出廠后依然是完整的圓形硅片。后道是指封裝和測試過程，在封測廠中將圓形的硅片切割成單獨的晶粒，完成外殼的封裝，最后完成終端測試，出廠為芯片成品。

芯片產出數量受晶圓大小、晶粒尺寸以及良率三個因素影響。接下來我們將從這三個方面簡單聊聊：

1、一片wafer有多大？

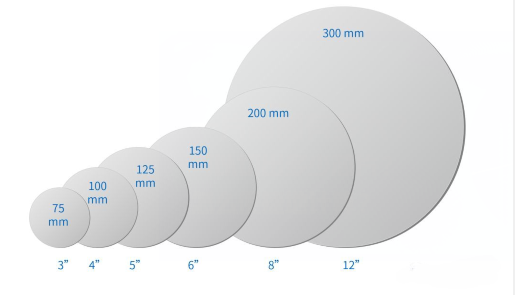

晶圓，又稱wafer, 其大小通常以直徑來表示，常見的尺寸有1英寸(25毫米)、2英寸(51毫米)、3英寸(76毫米)、4英寸(100毫米)、4.9英寸(125毫米)、150毫米(5.9英寸，通常稱為“6英寸”)、200毫米(7.9英寸，通常稱為“8英寸”)、300毫米(11.8英寸，通常稱為“12英寸”)和450毫米(17.7英寸) 。

2、什么是“Die”?

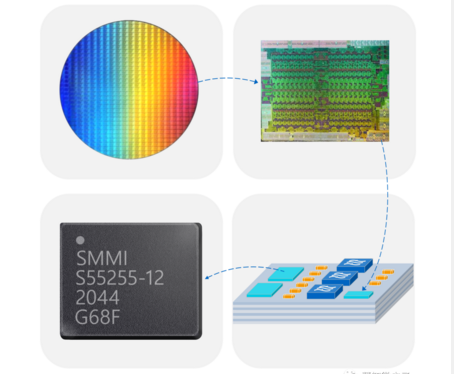

Die指的是芯片未封裝前的晶粒，是從wafer上用激光切割而成的一個單獨的晶圓區域，它包含了芯片的一個完整功能單元或一組相關功能單元。每個Die最終都切割成一個小方塊并封裝起來，成為我們常見的芯片。

3、晶圓可切割晶粒計算器 DPW

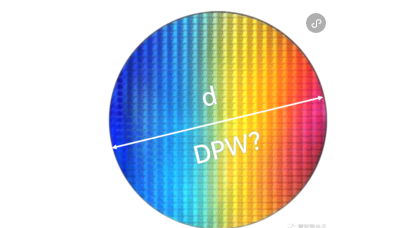

一片晶圓可以切出多少芯片？拋去良率因素，這是一個簡單的圖形面積計算問題，它的專有的表征名詞是“DPW”，DPW是Die Per Wafer的縮略詞。晶圓可切割晶粒數(DPW)的計算是非常簡單的。它的計算實際上是與圓周率π有密切的關聯。

晶圓上的晶粒其實可以看作是圓形所能容納下的所有方形的集合。所以，可切割晶粒數的計算就是利用圓周率和晶圓尺寸作為已知參數，確定出整體圓形區域能容量下的方形數量。

晶圓尺寸和晶粒尺寸雖然是已知的，但是，由于晶粒相互之間是有空隙（如預留的劃道）的，晶圓的邊緣去除區也不可用。這些因素使得計算變得稍微有點復雜和棘手。因此，把DPW工具的計算結果作為可切割晶粒估算值而非精確的計算值可能更準確一點。

以上是關于一片晶圓有多大？可以切出多少芯片的相關內容介紹了，希望能對您有所幫助！
