一、光子芯片

光子芯片是一種利用光波作為信息載體的新型芯片，它具有低功耗、高帶寬、低時延的特點。然而，現有的光子芯片在效率、功能性和成本上仍存在一些挑戰。近年來，我國科學家在高性能光子芯片領域取得了突破性進展，成功開發出了可批量制造的新型光子芯片材料——鉭酸鋰。

二、鉭酸鋰光子芯片

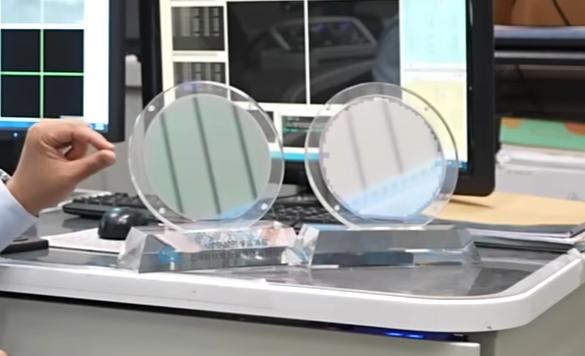

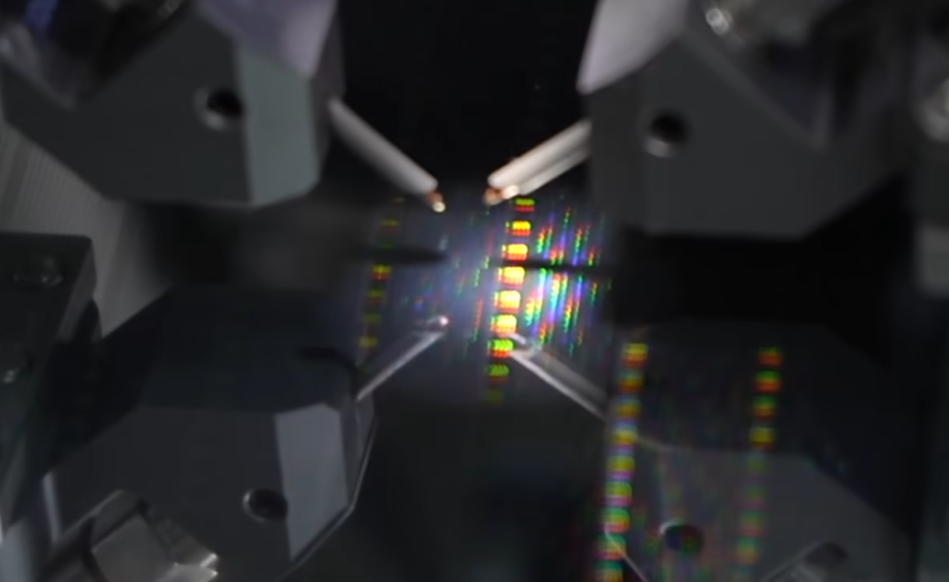

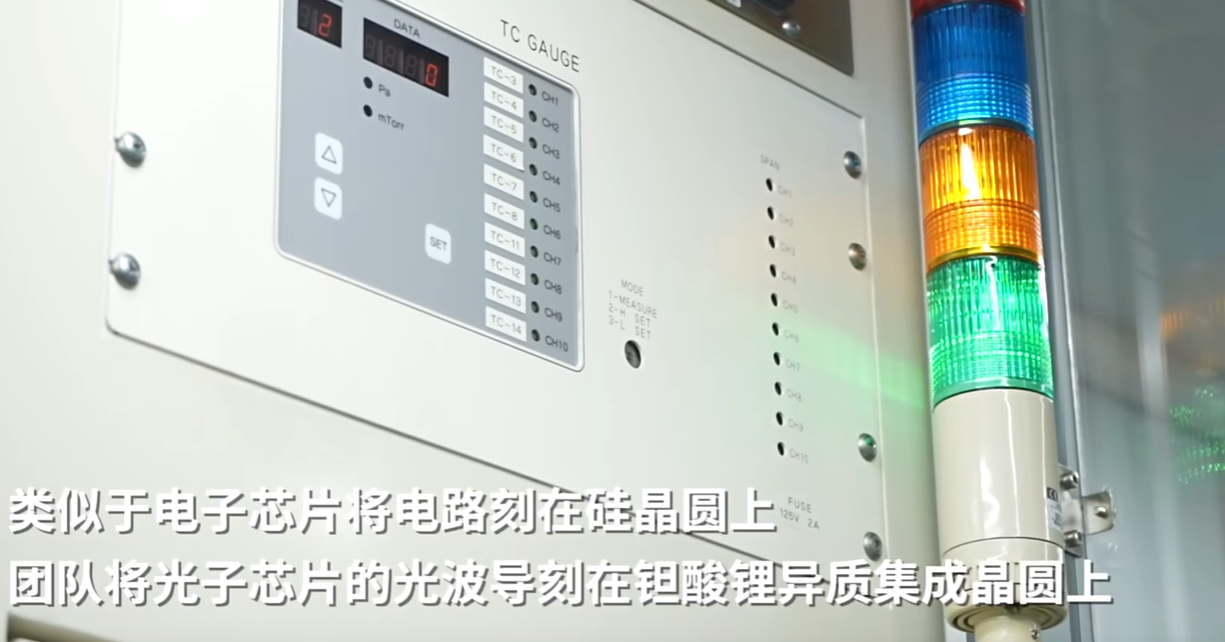

鉭酸鋰光子芯片是在鉭酸鋰異質集成晶圓上制作而成的，這種晶圓由硅-二氧化硅-鉭酸鋰組成，其中最上層是一層高質量的單晶鉭酸鋰薄膜。研究人員使用了一種名為“萬能離子刀”的異質集成技術，通過注入離子的方式制備出鉭酸鋰薄膜異質晶圓。這種晶圓的制備工藝與絕緣體上的硅更加接近，因此可以實現低成本和規模化制造。

鉭酸鋰光子芯片的優點在于其極低的光學損耗、高效的電光轉換效率，以及獨特的孤子光學頻率梳產生能力。這些特性使得鉭酸鋰光子芯片在通信領域有著巨大的潛力，有望解決速度、功耗、頻率和帶寬四大瓶頸問題，并在低溫量子、光計算、光通信等領域催生革命性技術。

此外，相比其他潛在的光子芯片材料如鈮酸鋰，鉭酸鋰具有更寬的透明窗口、更強的電光調制、更弱的雙折射以及更強的抗光折變特性。這些先天的材料優勢極大地擴展了鉭酸鋰平臺的光學設計自由度。

三、批量制造與應用前景

我國科學家不僅實現了鉭酸鋰光子芯片的研發，還成功實現了批量制造。中國科學院上海微系統與信息技術研究所科研團隊孵化的上海新硅聚合半導體有限公司已經具備了薄膜鉭酸鋰異質晶圓的量產能力，并開發出了8英寸異質集成鉭酸鋰材料技術。這為更大規模的國產光學和射頻芯片的發展奠定了核心材料基礎。

鉭酸鋰光子芯片的應用前景十分廣闊。它可以應用于激光雷達、精密測量等領域，結合其電光可調諧性質，有望在這些領域實現創新應用。

總的來說，我國在高性能光子芯片領域取得了顯著的進步，特別是在鉭酸鋰光子芯片的研發和批量制造方面。這一技術的發展不僅推動了國內芯片產業的進步，也為全球通信領域的發展帶來了新的可能性。

四、光子芯片的應用領域

光子芯片是一種利用光波作為信息載體的新型芯片，它具有低功耗、高帶寬、低時延等優點，在多個領域都具有廣闊的應用前景。以下是根據搜索結果得出的一些光子芯片的主要應用領域：

1. 通信領域

光子芯片有望為通信領域突破速度、功耗、頻率和帶寬四大瓶頸問題提供解決方案。在光通信領域，光子芯片可以實現更小體積、更寬帶寬的光通信系統，從而提高數據傳輸的速度和效率。此外，光子芯片還可以用于電子信息對抗、武器裝備研究、大數據處理和生命科學探索等領域。

2. 低溫量子領域

鉭酸鋰光子芯片展現出極低光學損耗、高效電光轉換等特性，這些特性有可能催生革命性的技術，在低溫量子領域得到應用。

3. 光計算領域

光子芯片在光計算領域的應用主要體現在其高速并行和低功耗的優勢上。相比于電子芯片，光子芯片的計算速度及傳輸速率是電子芯片的1000倍，而功耗僅為電子芯片的九萬分之一。這使得光子芯片在處理大量信息和低能耗方面具有顯著優勢。

4. 激光雷達和精密測量領域

基于鉭酸鋰光子芯片，研究團隊首次在X切型電光平臺中成功產生了孤子光學頻率梳，結合其電光可調諧性質，有望在激光雷達、精密測量等方面實現應用。

5. 數據中心和微波光子領域

光子芯片可以用于數據中心的大數據處理需求，同時也適用于微波光子領域。在數據中心中，光子芯片可以提高數據處理的能力和高速穩定運行的水平。而在微波光子領域，光子芯片可以幫助開發更先進的技術和產品。

6. 醫療檢測領域

中科鑫通微電子技術(北京)有限公司總裁隋軍表示，公司目前正籌備建設國內首條“多材料、跨尺寸”光子芯片生產線，將于2023年在北京建設完成，能滿足通信、數據中心、激光雷達、微波光子、醫療檢測等領域的市場需求。這表明光子芯片在醫療檢測領域也有著廣泛的應用潛力。

綜上所述，光子芯片在通信、低溫量子、光計算、激光雷達、精密測量、數據中心、微波光子和醫療檢測等多個領域都有廣泛的應用前景。隨著技術的不斷進步和創新，光子芯片的應用領域還將進一步擴大。

 五、芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
