POP芯片堆疊技術介紹
POP（Package on Package）芯片堆疊技術是一種將多個芯片垂直堆疊在一個封裝中的高密度封裝技術。它可以將處理器、內存、無線通信和傳感器等功能組件堆疊在一起，從而實現更高的集成度和更小的尺寸。本文將對POP芯片堆疊技術進行介紹。
1、POP芯片堆疊技術原理

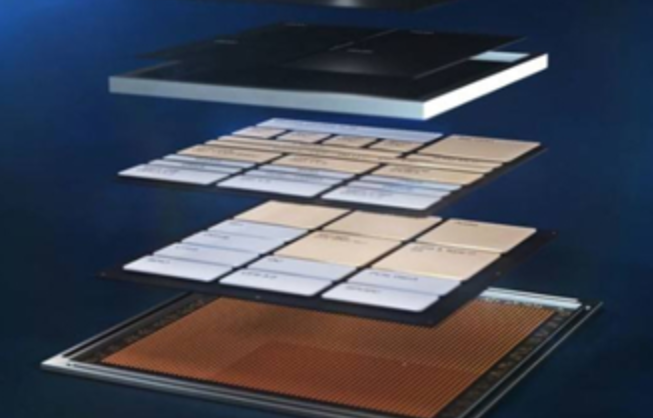

POP芯片堆疊技術采用BGA球網格陣列封裝結構，在主芯片和子芯片之間通過焊盤或球連接，實現垂直堆疊。其中，主芯片位于底部，連接到主板；子芯片則位于頂部，連接到主芯片。通過這種方式，可以大大提高系統的整體性能和尺寸比例。
2、POP芯片堆疊技術優點
① 更高的集成度：POP堆疊芯片技術可以將多個芯片垂直堆疊在一個封裝中，從而實現更高的集成度和更小的尺寸。
② 更高的數據傳輸速率：由于芯片之間采用焊盤或球連接，相較于傳統的線路連接方式，其數據傳輸速率更快，有利于提高系統的整體性能。
③ 更低的功耗：由于芯片之間不需要通過線路連接，這樣可以減少信號時延和能量損失，從而實現更低的功耗。
④ 更高的穩定性：由于POP堆疊芯片技術采用了焊盤或球連接，而不是線路連接，所以其連接點更加穩定，可以減少因為線路老化或脫落等問題帶來的損害。
3、POP芯片堆疊技術應用
POP芯片堆疊技術廣泛應用于智能手機、平板電腦、便攜式媒體播放器和數字相機等產品中。在這些產品中，由于空間有限和功耗要求，需要將多個芯片集成在一個封裝中，從而實現更高的集成度和更低的功耗。
總之，POP芯片堆疊技術是一種將多個芯片垂直堆疊在一個封裝中的高級封裝技術，它具有更高的集成度、更高的數據傳輸速率、更低的功耗和更高的穩定性等優點。隨著科技的不斷進步和消費者對性能和尺寸的要求不斷提高，POP芯片堆疊技術將在未來的電子產品中發揮更加重要的作用。
