PCB電路板生產工藝流程第八步文字

前面我們介紹了PCB電路板生產工藝全部流程，我們知道PCB電路板生產工藝流程是非常復雜的，PCB單雙面板生產工藝流程就需要13個步驟，PCB多層板生產工藝流程則需要17個步驟。

上篇文章我們介紹了PCB電路板生產工藝第七步阻焊，今天我們給大家介紹PCB電路板生產工藝流程第八步文字，希望能對您有所幫助！

如圖，PCB電路板生產工藝第八道主流程為文字。

文字的目的：

文字又名字符。是線路板上白色（最常見是白色，當然也有黑色或其他顏色）的數字或字母，其主要作用是在線路板上標識元器件位置和數量。同時制造商的logo，生產周期或者客戶自身的一些標志一般也是通過字符的形式表現在線路板上。

文字工序相對較簡單，目前主要有兩種方式被大量應用，一是絲印文字，二是打印文字，打印文字已經成為主流。其流程分別為：

一、傳統絲印文字的子流程主要有3個：

1、制作網板

根據客戶提供的文件，制作絲印文字需要的網板。網板制作流程比較復雜，分為繃網和曬網。而繃網又分：架網、檢水平、涂底膠、拉網、測張力、涂粘膠、下網、封邊。篩網又分：清洗、貼水菲林、上感光漿、曝光、沖洗、干燥等，因小流程過多，此處不贅述。

2、絲印

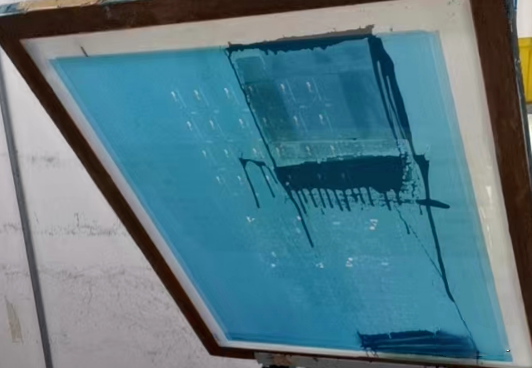

通過絲網印刷的方式將文字油墨印刷到板面上。以下圖片展示的是絲印過程中的網板的狀態。

3、烘烤

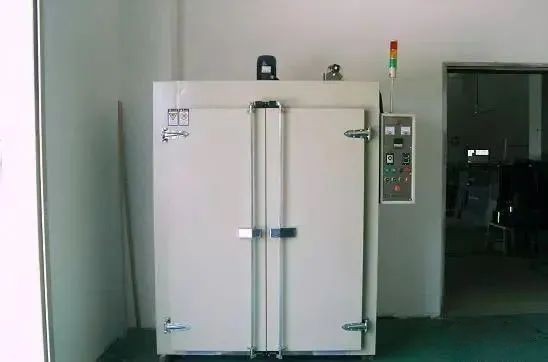

因為絲印時油墨沒有完全固化，所以需要在此過程對油墨進行烘烤，以便完成最終的固化，確保防焊油墨和文字的附著性。下圖為常用的烘烤烤箱，可以設置不同的溫度和烘烤時間。

二、打印文字的子流程主要也有3個：

1、編程

根據客戶提供的文件，制作一個打印的程序，輸入文字打印機中，在打印此型號的文字時，調用此程序即可。省掉了繁瑣的網板制作流程。

2、通過文字打印機直接將文字打印到板面上

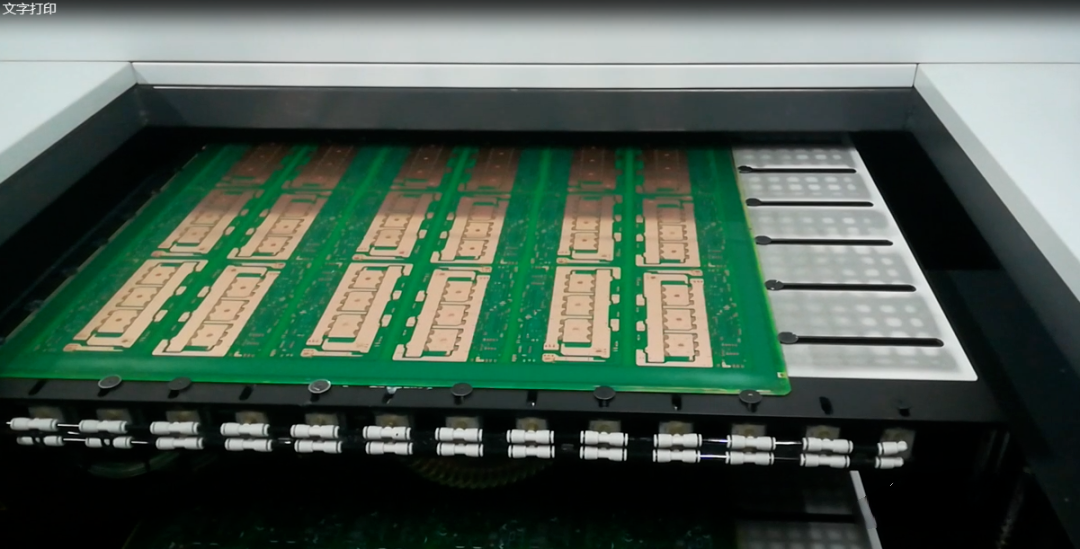

類似于我們打印文稿的方式。因其精度高且對操作員的技能要求低于傳統絲印，所以目前已經在廣泛應用。下圖為文字打印的生產過程。

3、烘烤

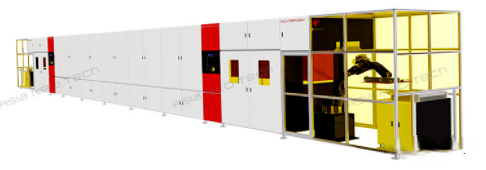

其作用與傳統絲印的烘烤相同，也可以使用上圖中的傳統烤箱。只是因為技術的進步，目前很多已經將文字打印機與隧道的烤箱連接在一起，以提升效率，節省人力。下圖為隧道烤箱。

此流程的主要產品特性是文字的完整性和清晰度，具體的內容可參照IPC600中的相關標準，有詳細的要求。
