FCBGA封裝技術的優點與倒裝芯片工藝清洗介紹
一、倒裝芯片以FCBGA技術為主流：
作為后摩爾時代芯片性能提升最佳途徑，以倒裝芯片（Flip-chip）等為代表的先進封裝技術平臺已成為中高性能產品封裝優選方案，而在倒裝芯片中又以FCBGA技術為主流。
蘋果是FCBGA封裝技術的忠實采用者，蘋果最早在自家的處理器中應用FCBGA封裝技術，是在2006年的A5處理器上，該處理器被用于第一代iPad和iPhone 4S。自那時以來，蘋果公司一直在使用FCBGA封裝技術，并不斷改進和提高其性能，直至最近推出的PC處理器M系列。近日蘋果供應商LG Innotek開始進軍FCBGA基板市場，業界推測或?qū)樘O果M系列芯片提供FCBGA基板，這也從側面反映出FCBGA的市場需求。蘋果所用的這項封裝技術，正迎來蓬勃發展。
二、FCBGA封裝技術的優點主要包括：
更高的密度：因為FCBGA封裝技術可以在同樣的封裝面積內安裝更多的芯片引腳，從而實現更高的集成度和更小的封裝尺寸。
更好的散熱性能：FCBGA能允許芯片直接連接到散熱器或散熱片上，從而提高了熱量傳遞的效率。
更高的可靠性和電性能：因為它可以減少芯片與基板之間的電阻和電容等因素，從而提高信號傳輸?shù)姆€(wěn)定性和可靠性，也可以提高信號傳輸?shù)乃俣群蜏蚀_性。
總的來說，F(xiàn)CBGA封裝技術具有高集成度、小尺寸、高性能、低功耗等優勢，F(xiàn)CBGA適用于多種種類的芯片，其常用于CPU、微控制器和GPU等高性能芯片，還適用于網絡芯片、通信芯片、存儲芯片、數字信號處理器（DSP）、傳感器、音頻處理器等等。FCBGA目前是移動設備中的理想封裝技術，被廣泛應用于智能手機、平板電腦和其他移動設備中。
三、FCBGA技術在多領域全面開花

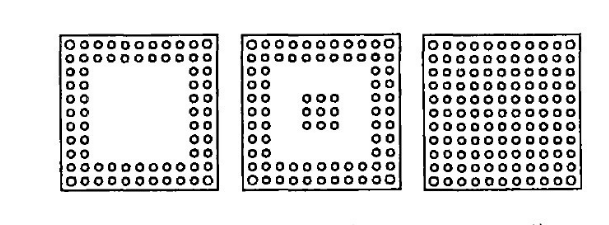

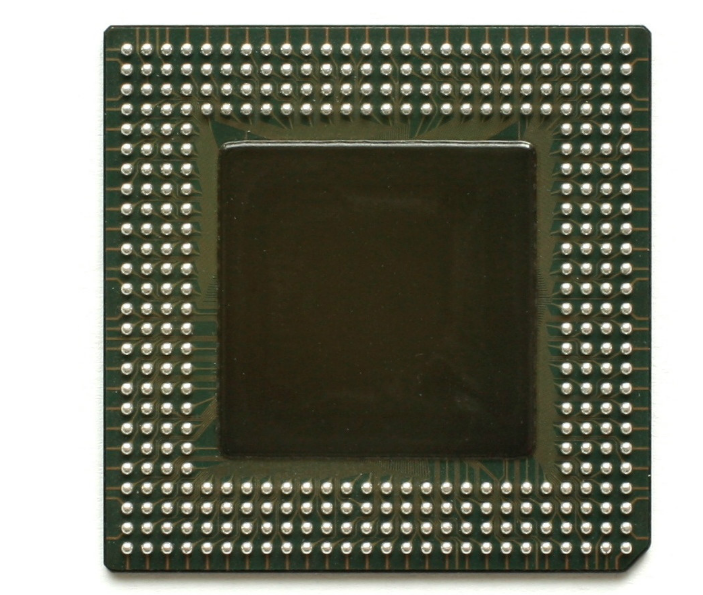

FCBGA（Flip Chip Ball Grid Array，意為“倒裝芯片球柵陣列封裝”）是一種封裝技術，這種封裝方式將芯片倒置并連接到封裝基板上，然后使用球形焊點將封裝固定到基板上。
四、倒裝芯片工藝清洗：
在倒裝芯片通過回流焊焊接在基板上后，需用填充料對裸片進行填充，故任何的焊后殘留都會讓填充效果存在分層、空洞和條紋等界面缺陷。所以對芯片和基材之間狹小空間里的助焊劑殘留物是一項不可缺少的工序。合明科技研發的清洗劑具有高效的清洗能力和滲透能力，將殘留去除，有效防止分層和條紋缺陷；清洗后可為倒裝芯片的底部填充提供適當?shù)臐櫇穸龋行Х乐箍斩串a(chǎn)生。
以上內容是對倒裝芯片封裝技術和優缺點與倒裝貼片后清洗的介紹，合明科技為您提供專業倒裝芯片工藝水基清洗工藝解決方案。如需進一步了解電子制程工藝中精密清洗相關解決方案，可以使用電話、微信、郵件與我們聯絡咨詢。
