倒裝焊工藝與SiP主要應用領域介紹

發布日期:2023-03-14 發布者:合明科技 瀏覽次數:4994

倒裝焊工藝與SiP主要應用領域介紹

 一、倒裝焊工藝:和引線鍵合工藝相比較倒裝焊工藝具有以下幾個優點:

(1)倒裝焊技術克服了引線鍵合焊盤中心距極限的問題;

(2)在芯片的電源 /地線分布設計上給電子設計師提供了更多的便利;

(3)通過縮短互聯長度,減小 RC 延遲,為高頻率、大功率器件提供更完善的信號;

(4)熱性能優良,芯片背面可安裝散熱器;

(5)可靠性高,由于芯片下填料的作用,使封裝抗疲勞壽命增強;

(6)便于返修。


以下是倒裝焊的工藝流程(與引線鍵合相同的工序部分不再進行單獨說明):圓片焊盤再分布——圓片減薄——制作凸點——圓片切割——倒裝鍵合——下填充——包封——配焊料球——回流焊——表面打標——分離——最終檢查——測試包裝。

1.焊盤再分布(RDL)

為了增加引線間距并滿足倒裝焊工藝的要求,需要對芯片的引線進行再分布。

2.制作凸點

焊盤再分布完成之后,需要在芯片上的焊盤添加凸點,焊料凸點制作技術可采用電鍍法、化學鍍法、蒸發法、置球法和焊膏印刷法。目前仍以電鍍法最為廣泛,其次是焊膏印刷法。

3.倒裝鍵合、下填充

在整個芯片鍵合表面按柵陣形狀布置好焊料凸點后,芯片以倒扣方式安裝在封裝基板上,通過凸點與基板上的焊盤實現電氣連接,取代了WireBond和TAB 在周邊布置端子的連接方式。倒裝鍵合完畢后,在芯片與基板間用環氧樹脂進行填充,可以減少施加在凸點上的熱應力和機械應力,比不進行填充的可靠性提高了1到2個數量級。

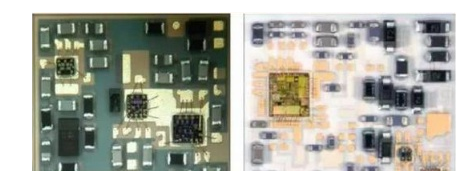

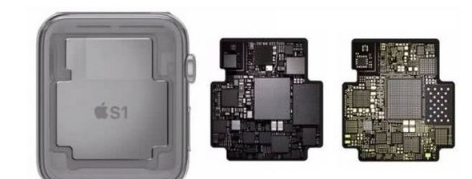

二、SiP主要應用領域

SiP的應用非常廣泛,主要包括:無線通訊、汽車電子、醫療電子、計算機、軍用電子等。

SiP應用最為廣泛為無線通訊領域。SiP在無線通信領域的應用最早,也是應用最為廣泛的領域。在無線通訊領域,對于功能傳輸效率、噪聲、體積、重量以及成本等多方面要求越來越高,迫使無線通訊向低成本、便攜式、多功能和高性能等方向發展。SiP是理想的解決方案,綜合了現有的芯核資源和半導體生產工藝的優勢,降低成本,縮短上市時間,同時克服了SOC中諸如工藝兼容、信號混合、噪聲干擾、電磁干擾等難度。手機中的射頻功放,集成了頻功放、功率控制及收發轉換開關等功能,完整的在SiP中得到了解決。


三、SIP系統封裝基板清洗

SIP集合了SMT組件制程工藝和芯片封裝工藝,工藝制成中和工藝完成后,都必須對所產生的焊膏、錫膏殘留物以及其他的污垢進行徹底的清洗和去除,從而達到組件可靠性的技術要求。

在清洗劑選擇中,首先在滿足技術要求條件的前提下,首選水基工藝,如水基工藝不能滿足工藝制程要求,在材料兼容性上缺乏保障度,其次選擇半水基清洗劑,清洗劑選擇確定以后,而后要考慮的是實現工藝的設備條件,清洗劑一般來說都有比較寬泛的使用范圍,都可以適用于噴淋和超聲波清洗工藝,往往SIP清洗工藝制程中,大部分客戶為了考慮SIP器件的可靠性和安全性,首選噴淋清洗工藝。


推薦選擇合明科技水基清洗劑,水基清洗劑配合噴淋清洗工藝,為了達到極高標準的干凈度和對金屬材料、非金屬材料、化學材料兼容性要求,需要對清洗噴淋的壓力、噴淋角度方向、清洗劑溫度濃度等等參數進行嚴格地規范,才可保證全面技術要求。因?yàn)榧夹g(shù)要求高,往往清洗的工藝窗口非常窄小,每一項指標都需嚴格控制。

以上便是SIP微波組件封裝基板清洗劑廠,微波組件系統級(SiP)技術介紹,希望可以幫到您!
