互補金屬氧化物半導體（CMOS）技術的封裝工藝流程是半導體制造中連接芯片與外部電路的關鍵環節，其核心目標是提供物理保護、實現電氣連接并確保性能穩定。以下是結合搜索結果整理的典型流程及技術要點：

一、前段準備與晶圓處理

1. 晶圓減薄與切割

• 減?。和ㄟ^研磨晶圓背面至目標厚度（通常需貼膠帶保護電路面），確保后續切割精度。

• 切割：采用刀片、激光或等離子切割技術沿劃片線分離單個芯片，切割后需清洗去除粉塵。

2. 芯片附著

• 將切割后的芯片粘接至基底（如引線框架或封裝基板），常用銀膠或環氧樹脂固定，固化溫度約175℃。

二、芯片互連技術

1. 引線鍵合（Wire Bonding）

• 使用金線或鋁線連接芯片電極與基底引腳，適用于傳統封裝結構。

2. 倒裝芯片鍵合（Flip-Chip Bonding）

• 芯片正面朝下直接焊接至基板焊盤，縮短信號路徑，提升高頻性能，需配合焊錫凸點（C4技術）。

3. 載帶自動鍵合（TAB）

• 通過柔性載帶實現芯片與基板的連接，適用于高密度封裝。

三、封裝成型與保護

1. 塑封/注塑成型

• 使用環氧樹脂、陶瓷或金屬材料包裹芯片和基板，形成外殼。注塑時需精確控制溫度（熔融后快速固化）以避免氣泡。

2. 去毛刺與清洗

• 通過化學溶蝕+高壓水沖洗去除溢料，確保外觀規整。

四、后段處理與測試

1. 電鍍與表面處理

• 在引腳表面鍍錫（無鉛電鍍?yōu)橹鳎┮栽鰪?qiáng)導電性和抗氧化性，符合環保要求（如ROHS標準）。

2. 封裝測試

• 包括電氣性能測試（如I-V特性）、功能測試及環境測試（溫度循環、濕度等），確?？煽啃?。

五、先進封裝技術趨勢

1. 晶圓級封裝（WLP）

• 在晶圓級完成封裝，減少傳統切割步驟，適用于小型化需求。

2. 3D堆疊與系統級封裝（SiP）

• 通過TSV（硅通孔）技術實現垂直互聯，提升集成密度和性能。

總結

CMOS封裝流程整合了機械加工、材料科學與電氣工程，其優化直接影響芯片的性能、功耗和成本。隨著技術進步，先進封裝正推動半導體向更小尺寸、更高集成度方向發展135。如需更詳細技術參數或設備信息，可參考上述來源中的具體工藝說明。

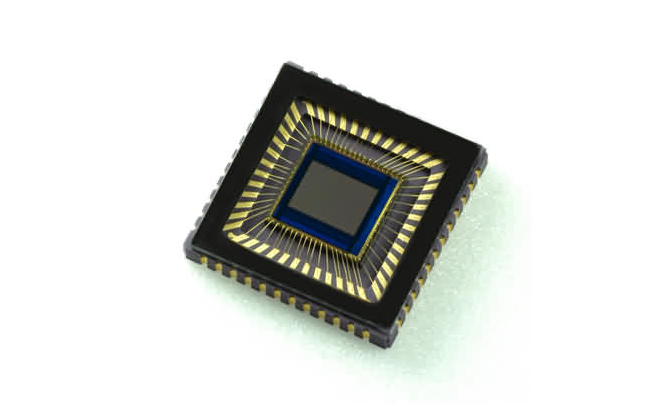

COMS傳感器芯片清洗劑：

CMOS傳感器芯片清洗:在清洗CMOS時,清洗劑必須擁有較強的滲透能力和被漂洗能力,以完全清除較小空間內的助焊劑殘留物以及帶走來自生產過程粘附的微塵。針對這些需求,清洗劑應具有較低的表面張力和較好的水溶性。以保證圖形感應器上無微塵和漂洗殘留,以確保攝像模組完美的圖像清晰度,避免像素等功能缺陷。

合明科技為您提供專業的CMOS焊接后水基清洗工藝解決方案。

COMS傳感器芯片清洗劑W3110介紹:

COMS傳感器芯片清洗劑W3110是一款針對電子組裝、半導體器件焊后、晶圓封裝前清洗而開發的水基清洗劑。該產品能夠有效去除多種助焊劑、錫膏焊后殘留物，清洗包括電路板組裝件、引線框架、分立器件、功率模塊、功率LED、倒裝芯片和CMOS上的各種助焊劑、錫膏殘留物。 W3110配以噴淋和超聲波清洗工藝能達到非常好的清洗效果。

COMS傳感器芯片清洗劑W3110的產品特點：

1、處理銅、鋁，特別是鎳等敏感材料時確保了極佳的材料兼容性，對芯片而言，不會破壞其保護層。

2、能夠有效清除元器件底部細小間隙中的殘留物，清洗后焊點保持光亮。

3、本產品易被去離子水漂洗干凈，被清洗件和清洗設備上無殘留，無發白現象。

4、稀釋液無閃點，其配方中不含任何鹵素成分且氣味很淡。

5、用去離子水按一定比例稀釋后不易起泡，可適用于超聲、噴淋工藝。

6、濃縮液可根據殘留物的可清洗難易程度，按不同比例進行稀釋后使用。

COMS傳感器芯片清洗劑W3110的適用工藝：

水基清洗劑W3110主要用于超聲波和噴淋清洗工藝。

COMS傳感器芯片清洗劑W3110產品應用：

W3110是針對電子組裝、半導體電子器件在焊接后的助焊劑、錫膏殘留物開發的一款水基清洗劑。

工藝流程為：加液→ 上料→ 超聲波/噴淋清洗→超聲/噴淋漂洗→干燥→ 下料。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
